工業鋁型材架子結構五花八門，大家不要看到復雜的框架就一致認為它的連接方式有很多種，其實工業鋁型材架子連接就兩種，一種是角件角支架外連接，也就是說使用這樣的連接它的不需要其它加工，只要根據尺寸切割好就可以直接組裝。另一種就是內連接，除了切割外，根據使用的內連接配件進行相應的孔位加工，今天這篇文章就來給大家介紹一下十字打孔連接。
光給大家文字表述，懂的小伙伴一看就懂，沒有接觸過的小伙伴，這里給大家配上圖片，大家一看便知。

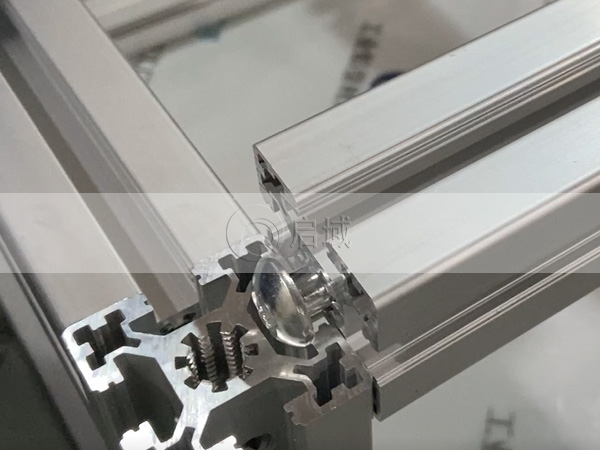

我們先來看圖一，這是一個用4545重型型材組裝的架子，是不是通過外觀看不到配件，這里的配件都用在型材內置，這個架子用的就是十字打孔連接，十字打孔連接一般就用到兩種連接件，一種是內六角螺栓，另一種是半圓頭螺栓。這兩種配件結合使用，需要在型材上面打孔，需要打三種孔，一種是沉頭孔，一種是螺紋孔，一種是通孔。

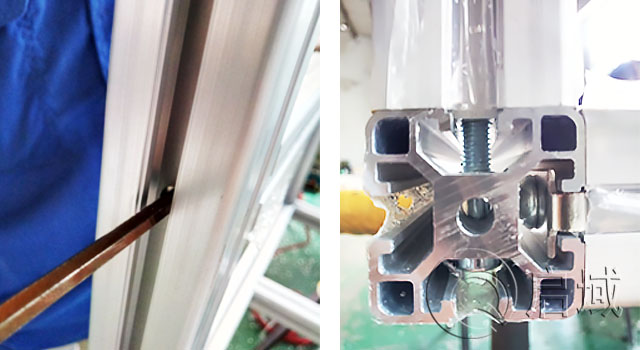

來看圖二，兩種螺栓安裝是有順序的，不是想先安裝哪個就安裝哪個。我們先要暗賬半圓頭螺栓，大家看圖，半圓頭螺安裝，就是需要先將螺栓擰在型材上面，大家記住不擰到位，要預留一點尺寸，因?yàn)槁菟^需要通過槽端口滑進固定位置進行緊固。在來看看立柱根型材，在需要固定的位置預留一個通孔，這個孔就是半圓頭螺栓需要固定的位置，然后用扳手通過這個通孔將螺栓擰緊，這一步就算安裝完畢。
來看圖三，這是內六角螺栓，這安裝步驟很半圓螺栓不一樣了，要將立柱型材與橫梁型材孔對孔對齊，然后有內六角螺栓穿過沉頭孔與螺紋孔連接，因?yàn)檫@個型材稍微有大，選擇的螺栓也比較長，我們采用專用電鉆直接緊固，增加工作效率。
這里給大家說說十字打孔連接為什么選擇兩種不一樣的螺栓，假如，都選擇半圓頭螺栓，連接強度不夠，所有承載力在槽內，承載力是有限的。如果都選擇的是內六角螺栓，內六角螺栓都是穿過一根型材與另一根型材連接，兩個內六角沒法穿，那樣會打架的。
工業鋁型材架子十字打孔連接，就如上文所介紹，希望文中內容能幫的大家，上海啟域?qū)I(yè)鋁型材廠家10余年，型材國標及歐標1000+品種選型，200+連接方案，框架結構設計合理，抗壓強度高，產品堅固耐用，滿足各種特殊結構需求，服務企業5000+，值得信賴。
光給大家文字表述，懂的小伙伴一看就懂，沒有接觸過的小伙伴，這里給大家配上圖片，大家一看便知。
我們先來看圖一，這是一個用4545重型型材組裝的架子，是不是通過外觀看不到配件，這里的配件都用在型材內置，這個架子用的就是十字打孔連接，十字打孔連接一般就用到兩種連接件，一種是內六角螺栓，另一種是半圓頭螺栓。這兩種配件結合使用，需要在型材上面打孔，需要打三種孔，一種是沉頭孔，一種是螺紋孔，一種是通孔。
來看圖二，兩種螺栓安裝是有順序的，不是想先安裝哪個就安裝哪個。我們先要暗賬半圓頭螺栓，大家看圖，半圓頭螺安裝，就是需要先將螺栓擰在型材上面，大家記住不擰到位，要預留一點尺寸，因?yàn)槁菟^需要通過槽端口滑進固定位置進行緊固。在來看看立柱根型材，在需要固定的位置預留一個通孔，這個孔就是半圓頭螺栓需要固定的位置，然后用扳手通過這個通孔將螺栓擰緊，這一步就算安裝完畢。
來看圖三，這是內六角螺栓，這安裝步驟很半圓螺栓不一樣了，要將立柱型材與橫梁型材孔對孔對齊，然后有內六角螺栓穿過沉頭孔與螺紋孔連接，因?yàn)檫@個型材稍微有大，選擇的螺栓也比較長，我們采用專用電鉆直接緊固，增加工作效率。
這里給大家說說十字打孔連接為什么選擇兩種不一樣的螺栓，假如，都選擇半圓頭螺栓，連接強度不夠，所有承載力在槽內，承載力是有限的。如果都選擇的是內六角螺栓，內六角螺栓都是穿過一根型材與另一根型材連接，兩個內六角沒法穿，那樣會打架的。
工業鋁型材架子十字打孔連接，就如上文所介紹，希望文中內容能幫的大家，上海啟域?qū)I(yè)鋁型材廠家10余年，型材國標及歐標1000+品種選型，200+連接方案，框架結構設計合理，抗壓強度高，產品堅固耐用，滿足各種特殊結構需求，服務企業5000+，值得信賴。
